maxonEC-max22无刷伺服电机AMR智能物流小车叉车驱动机器人关节模组
电机具有转矩特性良好、功率高、转速范围大和使用寿命长久等特点，通过在齿轮箱中采用陶瓷零部件，关键部件的磨损情况可以得到显著改善，加长齿轮箱的使用寿命，还能增大连续扭矩和瞬时扭矩并提高输入转速。

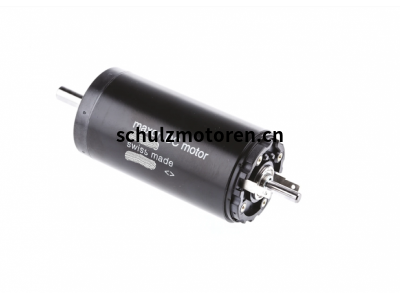

maxonEC-max22直流无刷电机功率25Watt带霍尔传感器

额定电压值

额定电压 24 V

空载转速 12900 rpm

空载电流 121 mA

额定转速 10400 rpm

额定转矩（最大连续转矩） 22.7 mNm

额定电流（最大连续负载电流） 1.4 A

堵转转矩 121 mNm

堵转电流 6.97 A

最大效率 76 %

特征值

相间电阻 3.44 Ω

相间电感 0.182 mH

转矩常数 17.4 mNm/A

转速常数 549 rpm/V

转速/转矩斜率 109 rpm/mNm

机械时间常数 5.06 ms

转子惯量 4.45 gcm²

热参数

外壳-环境热阻 10.2 K/W

绕组-外壳热阻 1.02 K/W

绕组热时间常数 1.98 s

电机热时间常数 628 s

环境温度 -40...+100 °C

绕组最高允许温度 +155 °C

机械参数

轴承类型 球轴承

最大允许转速 18000 rpm

轴向间隙 0 mm，径向负载为 < 4 N 时

0.14 mm，径向负载为 > 4 N 时

最大轴向载荷（动态） 3.5 N

最大轴向压配合力（静态） 53 N

（静态，支撑轴） 1000 N

最大径向载荷 16 N, 5 mm（距离法兰）

其它参数

极对数 1

相数 3

重量 124 g

陶瓷材质齿轮箱特点

通过在减速箱中使用陶瓷部件，显著提供了关键部件的耐磨性。

具有如下特征：

使用寿命长

连续转矩高

峰值转矩高

输入转速高
